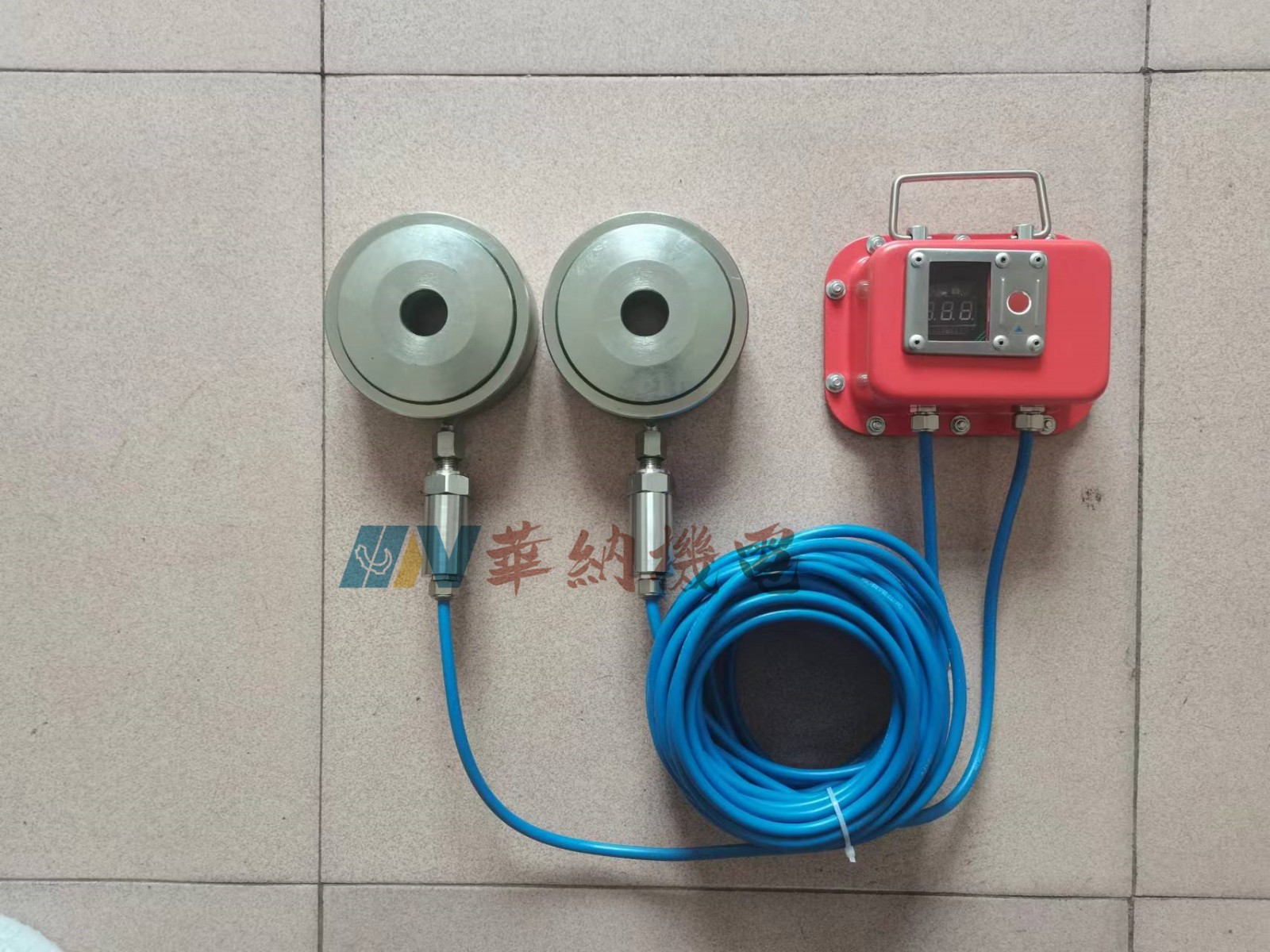

矿用本安型锚杆多点应力传感器产品介绍一、产品概述
矿用本安型锚杆多点应力传感器是专为煤矿井下等爆炸性环境设计的智能化监测设备，符合本质安全型（ExibI Mb）防爆标准。该传感器通过实时监测锚杆或锚索的轴力、弯矩、支护强度等参数，为巷道支护设计优化、地质灾害预警及围岩稳定性评估提供关键数据支持。
参数项技术指标测量范围0～450kN（部分型号可扩展至更高量程）测量精度±0.1%FS（满量程），分辨率达0.1kN工作电流≤60mA（工作状态），休眠电流低至5μA防护等级IP54（防尘防水），适应井下潮湿、腐蚀性环境输出信号RS485、无线传输（蓝牙/ZigBee）或红外通信电源内置锂电池，续航≥6个月，支持太阳能辅助供电尺寸传感器本体Φ98×50mm，变送器120×110×50mm防爆型式矿用本质安全型（ExibI Mb）
核心优势：
本安型设计：通过本质安全电路设计，可在含有甲烷、煤尘等爆炸性气体的环境中安全使用。
高精度监测：采用应变测量技术，实时捕捉锚杆/锚索受力变化，数据精度达0.1级。
低功耗与长续航：休眠电流仅5μA，满足长期监测需求。
三、使用方法与操作流程安装步骤：
锚杆安装：将传感器安放于锚杆托盘与螺母之间，用锚杆螺母压紧，确保传感器与锚杆轴线对齐。
锚索安装：将传感器套在锚索上，拧紧锚具，通过螺母预紧力固定传感器。
数据采集与监控：
自动监测：数据采集器按设定时间间隔（如5分钟）自动读取传感器数据，支持RS485或无线传输至地面平台。
手持终端操作：使用手持采集器读取、存储及分析数据，可查看锚杆轴力、弯矩、支护强度富余系数等参数。
安全预警：当支护体工况（如轴力、弯矩）超过安全阈值时，数据采集器触发灯光报警，并推送预警信息至管理人员。
维护与校准：
定期检查：每月检查传感器外观、连接件及密封性，清理接触面污垢。
年度校准：使用标准压力机（精度0.02级）进行校准，确保数据准确性。
四、应用场景与案例巷道支护设计优化：
在某煤矿-600m水平运输巷，通过传感器监测顶板锚杆受力，发现两帮锚杆轴力远大于顶板，据此调整支护方案，使材料消耗降低15%，顶板离层率下降40%。
地质灾害预警：
在某金属矿山，传感器实时监测到断层附近锚索力值突增30%，结合地质雷达扫描定位隐蔽断层，提前采取加固措施，避免冒顶事故。
围岩稳定性评估：
在某水电站高边坡工程中，传感器长期监测锚索受力变化，结合云计算平台分析，为边坡稳定性分类提供数据支持，减少人工巡检频次80%。
五、优势总结安全保障：
实时监测锚杆/锚索受力，提前预警支护失效风险，避免冒顶、片帮等事故。
经济：
优化支护设计，减少材料浪费，降低支护成本；延长巷道服务周期，减少维修费用。
智能管理：
无线传输与云计算平台实现远程监控，提升管理效率；数据驱动决策，推动支护技术标准化。
环境适应性强：
本安型设计、高防护等级及低功耗特性，适应井下恶劣环境，确保长期稳定运行。
矿用本安型锚杆多点应力传感器以“、安全、智能”为核心，为矿山安全生产提供保障，是现代化矿山不可或缺的监测利器。
